Name : NJP-3500 Automatic Capsule filling Machine
The NJP-3500 automatic capsule filler processes the products for optimal productivity up to210,000 capsules per hour, featuring low-maintenance operation, minimal downtime, and overall dependable production. Powder dosing uses the 5 stage tamping technology for an enhanced accuracy. Filling of pellets is available.
Product Info
Specification
PDF
Video

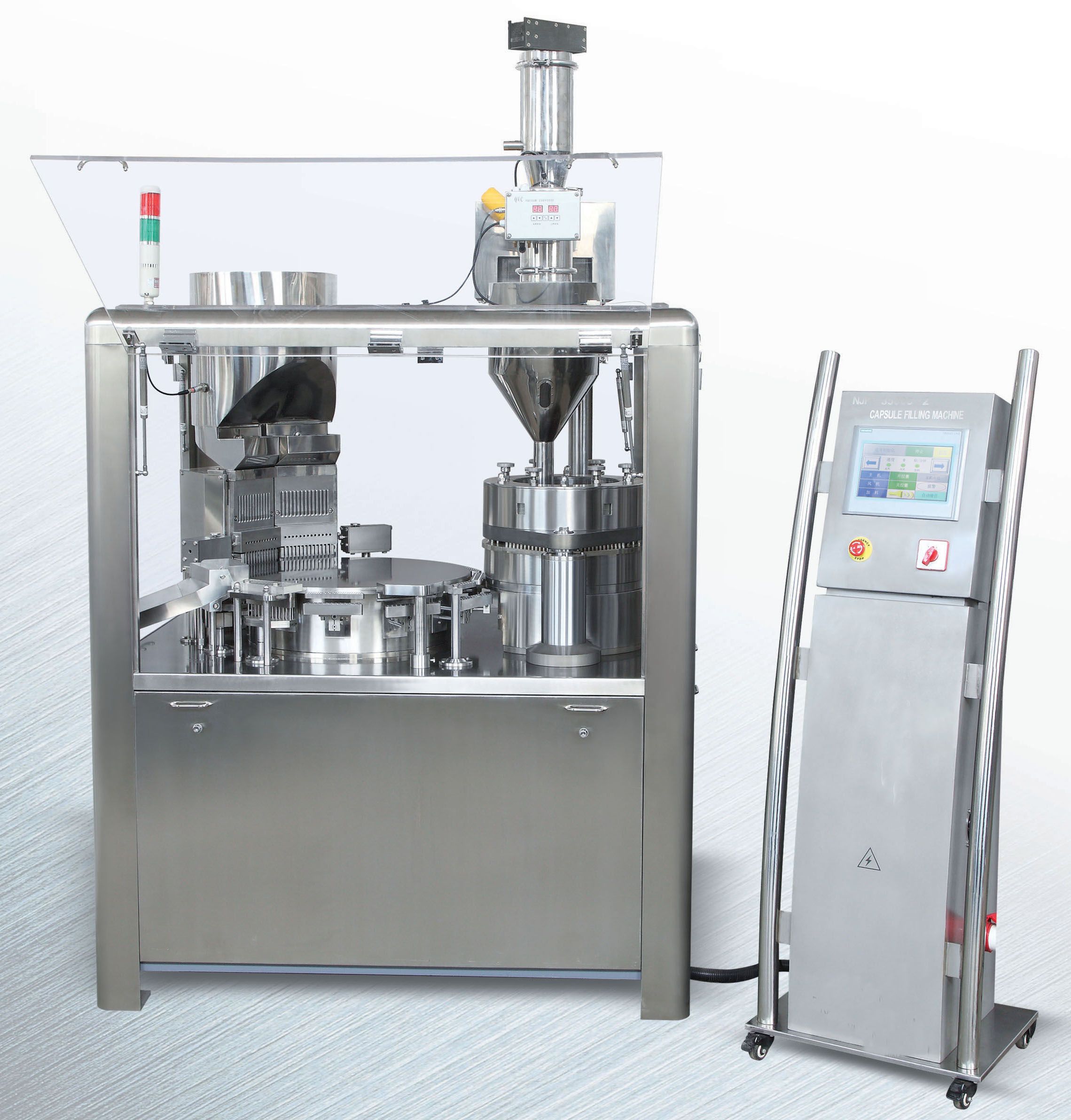

NJP-3500 Automatic Capsule Filling Machine


NJP-3500 Capsule Filler Machine

The NJP-3500 automatic capsule filler processes the products for

optimal productivity up to 210,000 capsules per hour, featuring

low-maintenance operation, minimal downtime, and overall dependable

production. Powder dosing uses the 5 stage tamping technology for

an enhanced accuracy. Filling of pellets is available.

Capsule Filler Principle of Operation

Capsules from the bunker are fed into the orienting device along the vertical guide.

Then they are transferred into special cells on the rotor. Here the capsule is separated, after what the bottom part comes to the filling position.

After filling the bottom part with the material, on next positions the non-separated capsules are rejected, and the filled bottom parts are joined with top parts, counted and taken away into the receiving box.

Capsule Filler Features

² cGMP design with emphasis in powder dust handling: Enclosed main turn table avoid dust getting into mechanical parts.

² Enclosed dosing system with dust suction reduces cleaning frequency.

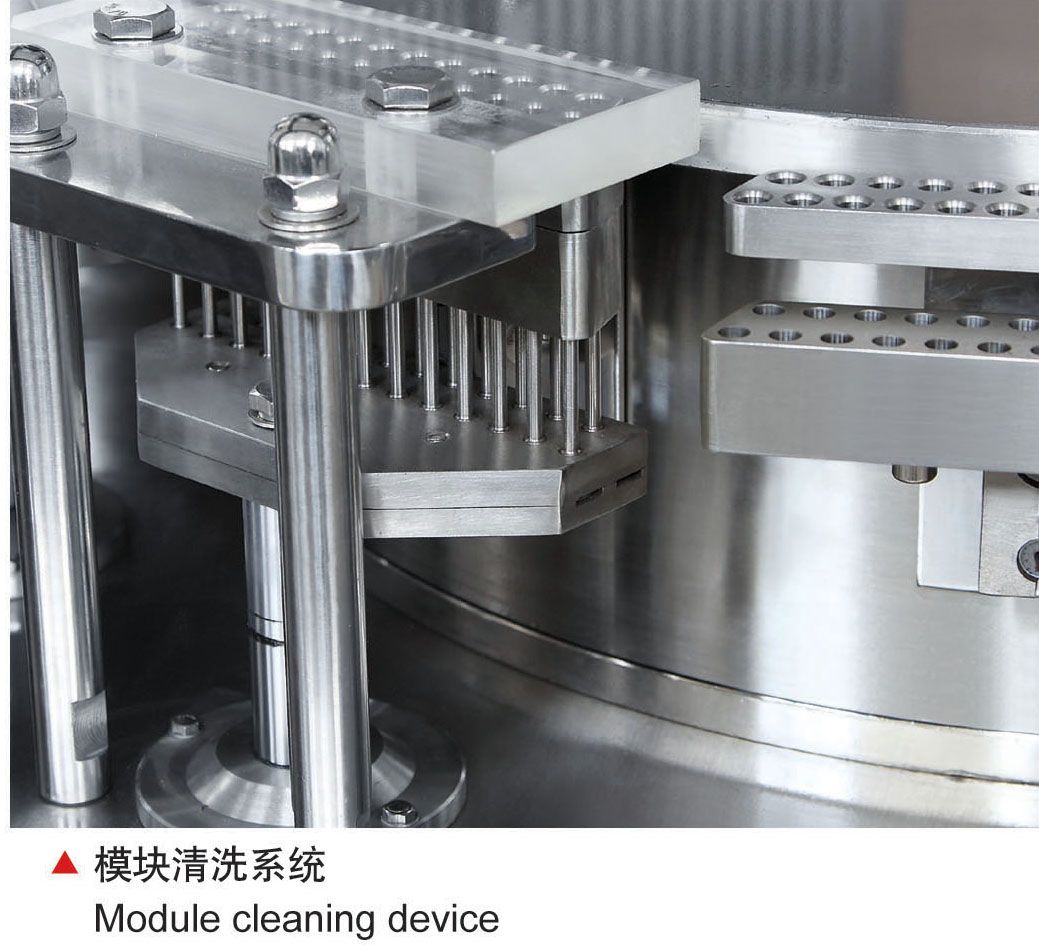

² Vacuum cleaning station for segment cleanup in each cycle.

² Efficient capsule separation by means of vacuum.

² Automatic control for capsule and powder supply.

² PLC control (SIEMENS) for reliable operation.

² Touch Screen HMI, featuring user friendly controls: production counter, manual / automatic / parameter setup modes, alarms.

² Precision capsule segments and dosing disk minimizes adjustments following parts changeover.

² SS 304 stainless steel frames and transparent safety interlock guards.

² Special 3D design in dosing disc bottom ring, 5-column support prevents material fatigue and deformation, ensures a constant gap of the dosing disc.

NJP-3500 Capsule Filling Machine

Capsule Filling Machine

NJP-3500 Capsule  Filler

Number of stations

                      12

Number of segment bores

                      25

Application range

Capsule sizes: #0, #1, #2, #3, #4 (option #00, #5)
Each size requires a set of capsule tooling.

Max. output (pellet filling)

24,000-150,000 pcs / h
(actual speed depends on formulation characteristics, filled weight, capsule size .. etc)

Max. Output

48,000-210,000 pcs / h (powder filling)

Power source

380/220V , 3 phase 4 wire , 60/50 HZ

Power consumption

10.5 KW

Machine dimensions

1150(L) x1560(W) x2100(H) mm

Machine Weight

2200 Kg ( approx )
